武汉菲斯曼地暖安装-武汉星海虹城地暖(73平方采暖面积)
作者： 添加时间：2018-8-1 6:06:07 浏览：
武汉星海虹城地暖设计方案-德国原装进口菲斯曼24KW壁挂炉+意大利gaea分集水器+乔治费歇尔PB地暖管
设计要求:传统湿式水地暖、采分室智能温控，地暖管采用瑞士GF.PB地暖管
地暖管:采暖DN16乔治PB水暖管，设计间距为200mm，一共为五个回路。采暖面积一共为76平方。餐厅管路长：56m;客厅管路长:56m;房间管路长分别为:51m,54m,58m;
分集水器控制部分：采用5路分集水器+曼瑞德5路电动执行器。
温控器：采用德国曼瑞德可编程温控器4个，分别放置于每一个房间，客餐厅共用一个。

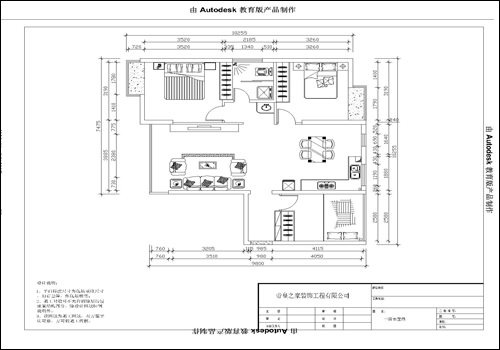

装修布置图
暖气设计图纸
