菲斯曼冷凝炉(B1KF、BEJG)安装尺寸是多少?
作者:菲斯曼暖气安装 添加时间:2024-6-8 11:11:07 浏览:
菲斯曼冷凝炉(B1KF、BEJG)安装尺寸是多少?
随着用户对自适应全预混冷凝炉的认识与了解,选择菲斯曼自适应全预混冷凝炉的用户是越来越多,但是很多用户对新款冷凝炉尺寸大小、安装接口尺寸、烟道尺寸都不了解,今天舒适家就把菲斯曼沉常见两个系统B1KF系列、B1JE系列尺寸整理如下:
B1KF与B1JE冷凝炉安装参数整理:
B1KF体积:360*700*400(mm)(厚*高*宽)
B1JE体积:300*700*400(mm)(厚*高*宽)

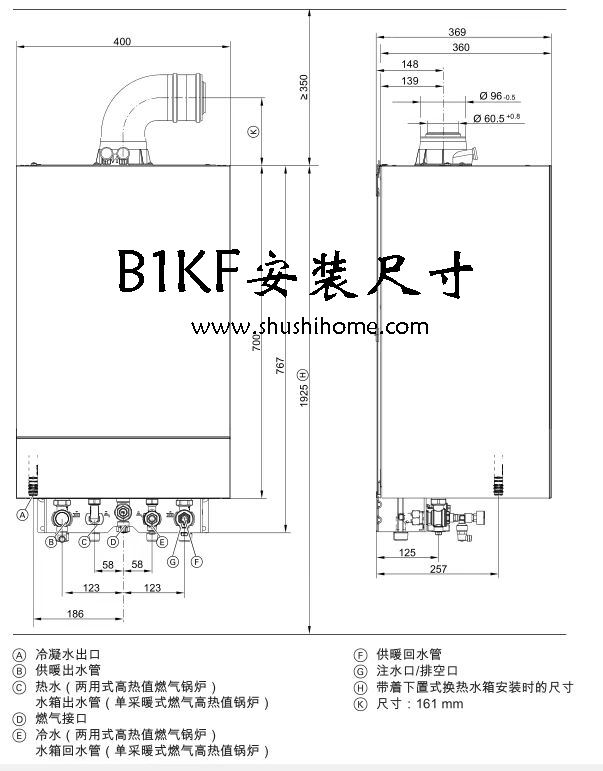

如下图B1KF安装尺寸:
![菲斯曼B1KF安装尺寸](/upLoad/news/month_2406/202406081112066788.gif)

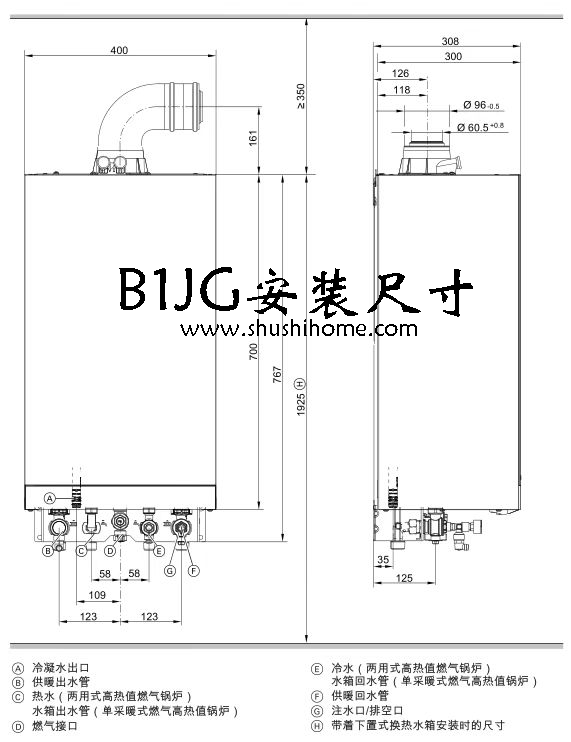

如下图B1JG安装尺寸:
![B1JG安装尺寸](/upLoad/news/month_2406/202406081113259192.gif)
A:冷凝水出口。
B:供暖出水管。
C:热水(两用式高热值燃气炉),水箱出水管(单采暖式燃气高热值锅炉)。
D:燃气接口。
E:冷水(两用式高热值燃气锅炉),水箱回水管(单采暖式燃烧高热值锅炉)。
F:供暖回水管。
G:注水口/排空口。
注:同系统不同功率尺寸都一样。
