菲斯曼壁挂锅炉尺寸介绍－武汉德国菲斯曼暖气安装。
作者：武汉菲斯曼暖气 添加时间：2015-3-19 9:56:59 浏览：
很多安装菲斯曼壁挂炉的业主和装修师傅不知道锅炉尺寸大小，而影响到了装修，下面舒适家分别把菲斯曼壁挂炉常用型号(WH1D、WH1C、Wb1C）系列的尺寸大小、下方采暖管道、采暖回水、自来水、生活热水出水接头尺寸做一下介绍。

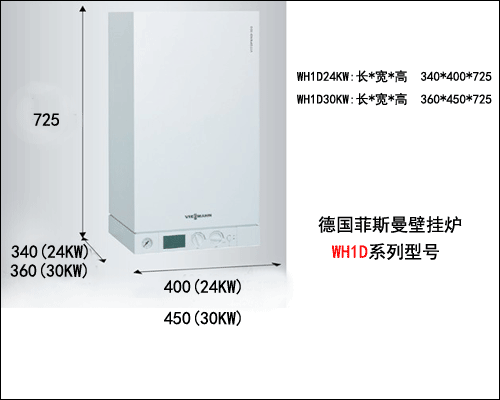

原装进口菲斯曼WH1D系列壁挂炉尺寸介绍：
Vitopend 100-W(WH1D) 24KW (长*宽*高）mm：340*400*725
Vitopend 100-W(WH1D) 30KW (长*宽*高）mm：360*450*725
国内组装菲斯曼WH1C系列壁挂炉尺寸介绍：
Vitopend 100-W(WH1C) 20KW (长*宽*高）mm：340*400*725
Vitopend 100-W(WH1C) 24KW (长*宽*高）mm：340*400*725
Vitopend 100-W(WH1C) 30KW (长*宽*高）mm：360*450*725
Vitopend 100-W(WH1C) 36KW (长*宽*高）mm：360*500*725
原装进口冷凝菲斯曼WB1C系列壁挂炉尺寸介绍：
Vitopend 100-W(WB1C) 26KW (长*宽*高）mm：350*400*700
Vitopend 100-W(WB1C) 26KW (长*宽*高）mm：350*400*700
菲斯曼壁挂炉冷热水，采暖供回水尺寸介绍：两根生活冷水间距为116mm,两根采暖管道的间距为246mm,天然气管道接口距壁挂炉正中间。

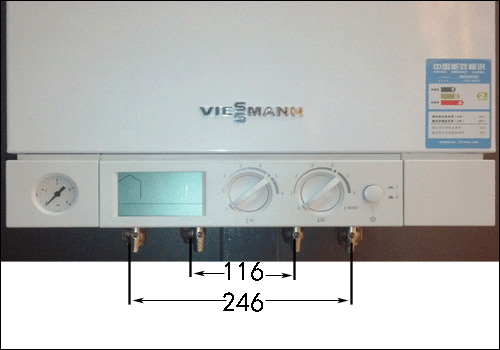

菲斯曼壁挂炉接口示意图

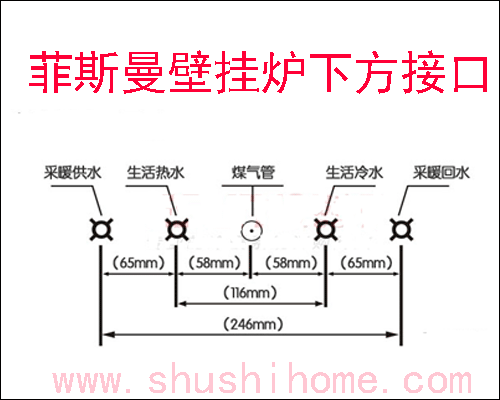

菲斯曼接口尺寸示意图
