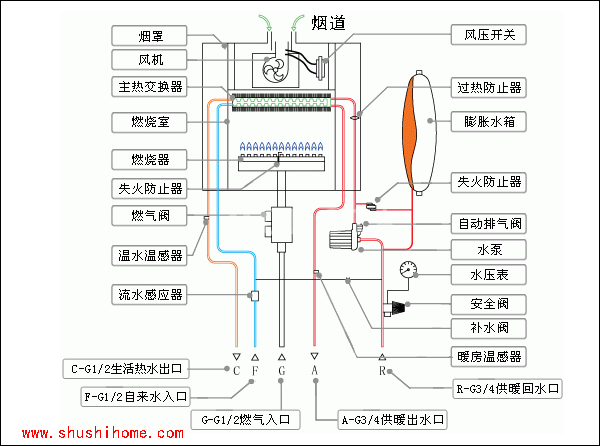

燃烧器是家用燃气壁挂炉能量转换部位，用于将燃气的化学能转换成系统循环水的热能。燃烧器其头部采用口琴式结构，使得燃气能够在整个燃烧器平面上均匀喷出，点火燃烧后形成均匀的温度场，燃气燃烧产生的高温烟气将主换热器内的采暖系统水加热。燃烧器头部采用不锈钢材料，可较大限度地延长燃烧头使用寿命。在燃烧室内，燃烧室上部的主换热器有92片翅片，分布比较密，增加了热空气与主换热器的换热机会，提高热效率。点火成功后15分钟内，燃气流量为最大热输出的75%，随后进行最大热输出进行最大采暖运行。当壁挂炉接近最佳温度后，燃气将调小至适应系统负荷。

　　换热器分为主换热器和辅助换热器(板式换热器)。主换热器是由带翅片的紫铜盘管制成，三回程及管内紊流设计使换热更加充分；板式换热器由铜焊不锈钢材料压制而成，具有防结垢功能的组成。主换热器用于将燃烧产生的高温烟气的热量传递给一次水（或称系统水），使一次水加热，板式换热器用于将一次水的热量传递给卫生用水，使卫生用水加热，向人们提供卫生热水。

　　比例式燃气调节阀将自动控制部件检测到的电信号通过电路板转换成用于调节燃气阀大小的机械动作，并将各安全部件检测到的安全信号转换成机械的通断动作。该部件将电、气和机械集于一体，属于家用燃气壁挂炉内最复杂的部件。暖天下提醒您可以根据洗浴用水所需热负荷或室内所需热负荷的变化自动调节燃气阀开启的大小，既达到用户所需要求，又最大限度的节省燃气用量。

　　循环水泵的作用是实现系统水的循环。家用燃气壁挂炉对其工作的稳定性、可靠性和噪音要求非常高。家用燃气壁挂炉采用质量可靠、性能优良的德国威乐（WILO）水泵。可以耐120℃的高温，设计寿命为连续工作十几万个小时。

　　自动排气阀用于自动排出系统内的气体，使管内始终充满水，以防止出现气塞或在管路最高处积存气体从而导致系统出现供热不良或出现危险。

　　风机的作用是以一定流速将烟气强制排出炉体，同时使燃烧室与室外之间形成稳定压差，保证适量新鲜空气进入燃烧室与喷嘴喷出的燃气以一定的比例混合，达到最佳过剩空气系数，使燃气进行完全燃烧；燃烧室内保持微负压，烟气不会通过家用燃气壁挂炉壳体间的缝隙散入室内，避免烟气中毒现象的发生。壁挂炉则采用脉宽调制（PWM）变频技术，智能调控风机转速确保燃烧所需空气量精确配比，实现高效环保的完全燃烧，热效率高，省气省电，同时大大延长了燃烧系统与风机的使用寿命。

　　膨胀水箱用于容纳采暖系统媒质水受热膨胀后多出来的水体积（如果不能缓冲这部分膨胀水量，壁挂炉及管路系统将受到损害）；同时稳定系统循环压力，缓解媒质水压力的变化。膨胀水箱里面的橡胶皮囊内充满1bar的氮气。当温度升高系统水体积膨胀时，挤压空气进入水箱；温度降低系统水体积收缩时，空气的压力则将水压回采暖系统。

　　压力表用于显示采暖系统水压力，并提示正常工作压力范围。示数为0.5~1.6公斤的区间为系统正常运行压力区间；示数为0~0.5公斤的区间为系统水压过低区间，系统水压过低会导致机器不启动，只有当压力大于0.3bar时壁挂炉才能启动；示数为1.6~4.0公斤的区间为系统水压力过高区间，当压力表示数为3公斤时，安全阀自动放水泻压，以保护管路系统。

　　当系统缺水或压力不足时，需向采暖系统进行补水；当水压表的示数低于0.5公斤时，此时应通过补水阀及时向壁挂炉补水。否则，壁挂炉低水压保护启动会导致壁挂炉点不着火。

　　用于控制和协调整个壁挂炉各个部件的运行。其中最主要的是控制印刷电路板，接收壁挂炉内循环水泵、风机等部件传送过来的电信号，然后，发出指令使相应部件进行动作实现相关自动控制或保护。另外，电控系统中还有显示印刷电路板，用于控制故障显示灯并显示相应故障代码。

　　同轴平衡烟道用于从室外吸入新鲜空气，并将燃烧后的废气排出室外。平衡式燃具是一个封闭系统，燃烧器燃烧所需要的空气全部从室外吸入，燃烧产物排放到室外大气中去。同轴平衡烟道的吸、排气筒为一同心套筒，外层套管吸入室外空气，内管排放烟气。
