分集水器结构示意图-暖气分集水器介绍。
作者：武汉暖气安装 添加时间：2015-5-25 14:39:27 浏览：
采暖分集水器是武汉暖气片系统、地暖系统中用到主要部件之一。它是是分水器、集水器、球阀或管接头，末端配件和固定支架几部分组成。为了大家能更清楚的了解分集水器结构，下面舒适家把分集水器结构以图片和文章的形式给大家做一下详细的说明。
1.分水器是将热水分开导入每一路加热盘管内，内置流量调节阀实现分室供暖和流量调节的目地。
2.集水器是将分开散热的每一路加热盘管内的低温水汇集到一起，再回流到回水主管系统的装置，内置流量调节阀并可手动或自动进行开关调节。
3.球阀或管接头是用来实现各一路的开关或加热盘管与分、集水器安全可靠的密封连接。
4.末端配件包括末端三通、泄水阀、手动（自动）排气阀及水力平衡旁通阀。
(1)、末端三通是将分、集水器与泄水阀和自动排气阀进行连接。
(2)、泄水阀用于验收前和维修时冲洗管路和泄水用
(3)、手动（自动）排气阀是排除管道及补水等因素所造成的集气，避免系统运行受阻。
(4)、水力平衡阀是保证在系统参数变化或各支路启闭的情况下，其它支路匀工作在安全设计压差下。
(5)、固定支架起到将分集水器与集水器组合到一起，并固定到墙和地面的作用。
分集水器结构示意图

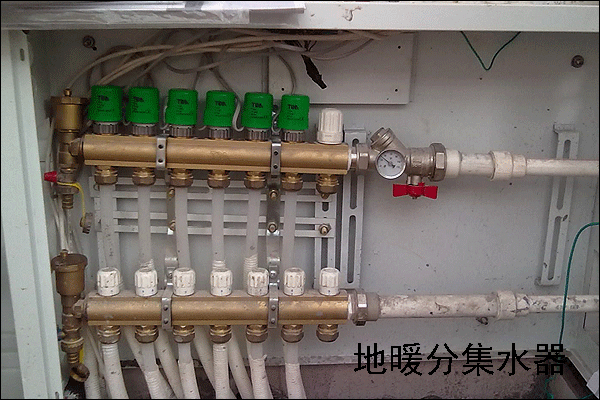

分集水器效果图
