暖气分集水器作用和结构介绍?
作者:武汉水暖气安装 添加时间:2016-12-29 18:22:07 浏览:
在暖气安装过程中,很多客户不知道分集水器在暖气系统中的作用,今天舒适家小编就详细带大家一起来聊聊分集水器的作用和构造,让大家能对暖气系统有一个更清楚的认识。
分、集水器简介:
分、集水器是由分水器和集水器组合而成的水流量分配和汇集装置。用于连接各路加热管与供回水的配水和汇水。
分、集水器是地暖中各环路的分合部件,它具有对各供暖区域分配水流的作用。同时它还是金属部件与塑料管的连接转换处,以及系统冲洗、水压试验的泄水口。
一、分、集水器的作用
1、将供水按需要进行流量分配,保证各区域分支环路的流量满足供暖热负荷要求。 同时,将各分支环路的水流汇集至回水主干管,实现循环运行。
2、接驳各种调控功能件(手动调节阀、内置阀芯、电热阀、可视流量计、排气阀等), 便于实现建筑各功能区域(房间)各分支环路按需供热的调节与控制。

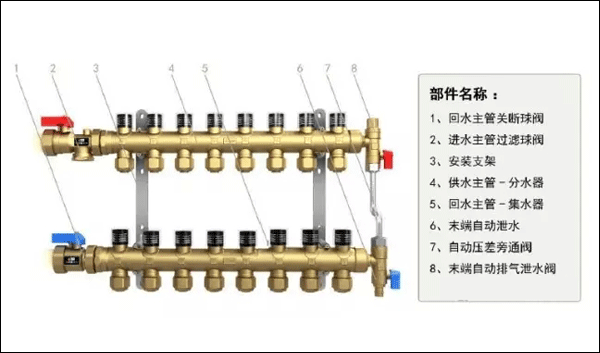

二、分、集水器的结构

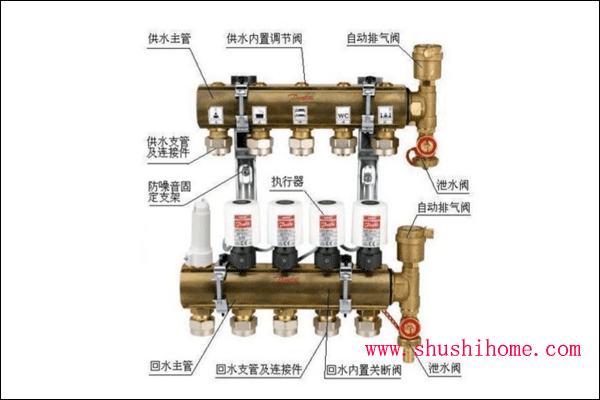

分、集水器主要由分水器、集水器、球阀或管接头、末端配件和固定支架几部分组成。
1.分水器是将热水分开导入每一路加热盘管内,实现分室供暧和流量调节的目的。
2.集水器是将分开散热后的每一路加热盘管内的低温水汇集到一起,再回流到回水主管系统的装置,并可手动或自动进行开关调节。
3.球阀或管接头是用来实现加热盘管与分、集水器安全可靠的密封连接。
4.末端配件包括末端三通、泄水阀、手动(自动)排气阀及水力平衡旁通阀。
1.末端三通是将分、集水器与泄水阀和自动排气阀进行连接。
2.泄水阀用于验收前及以后维修时冲洗管道和泄水用。
3.手动(自动)排气阀门是排除管道及分集水器内部因为冷热压差以及补水等因素所造成的集气,避免系统运行受阻。
4.水力平衡旁通阀门是保证在系统参数变化或各支路启闭的情况下,其它支路均工作在安全设计压差下。
5.固定支架起到将分水器与集水器组合一起,并固定到墙体或地面的作用。
三、分集水器的种类
1.按所用材料分:(铜镀镍)、不锈钢、耐热塑料。
2.按棒体直径分:DN25,DN32,DN40。
注:暖气安装过程中不一定非要用到分集水器,也可以采用双管并联采暖供暖方式。
