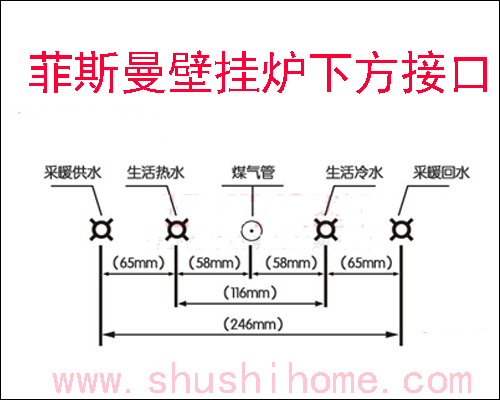

很多安装师父忘记了菲斯曼壁挂炉Wh1D、A1JC接口尺寸和烟道尺寸。今天舒适家就给大家介绍一下菲斯曼壁挂炉安装时下方预留的采暖供回水、燃气管、生活冷热水管道之间的间距、燃气锅炉烟道出墙尺寸位置介绍。

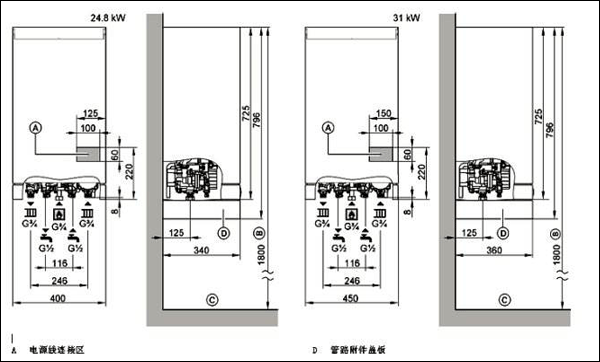

菲斯曼Wh1D安装尺寸介绍(下图)

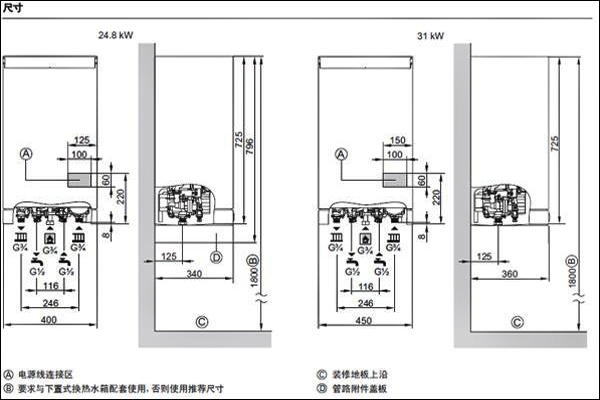

菲斯曼A1JC锅炉安装尺寸(下图)

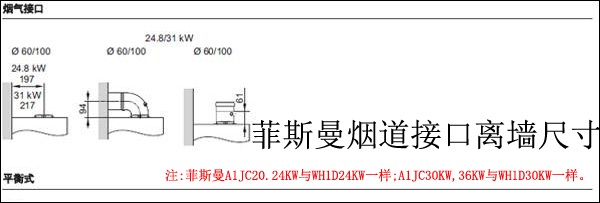

菲斯曼壁挂炉安装烟道要求(下图)

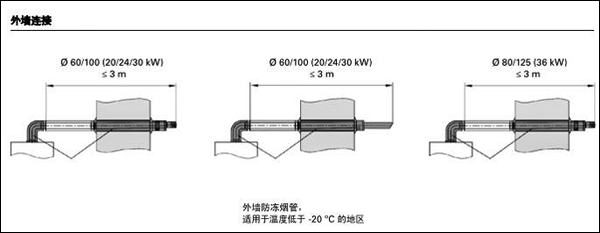

烟道长度要求(下图)

 菲斯曼壁挂炉烟道安装说明:1.烟道孔对于100的烟道最少需要打110的孔，最好打120的烟道孔。2.排烟管最大长度不能超过3米。3.加装45度排烟/进烟弯头减0.5米；87度排烟/进气弯管减少1米；4.外墙连接管必须至少有3度的坡度。
