暖气安装示意图-地暖安装示意图。

作者:武汉地暖安装 添加时间:2019-2-19 22:11:33 浏览:

  地暖由于是安装在地板下面的,很多人都没有看到过地暖是怎么安装的,对地暖没有一个概念,今天武汉舒适家就把地暖安装布管示意图、安装流程示意图、地暖结构示意图做一个整理,并以文字加以说明,希望大家对地暖有一个深入的了解。

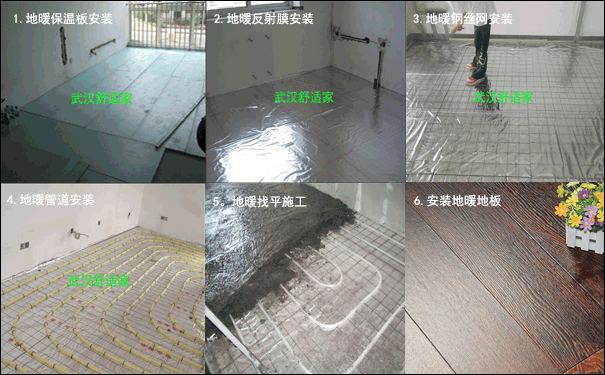

地暖安装步骤示意图

  地暖是在地板下方均匀的铺设地暖专用管道,通过热水在管道内循环流动,加热地板形成热辐射采暖的供暖系统。地暖安装主要有六层结构组成:1.地暖保温层;2.反射膜层;3.钢丝网安装层;4.地暖管道布管层;5.水泥回填找平层;6,地板、地砖安装层。

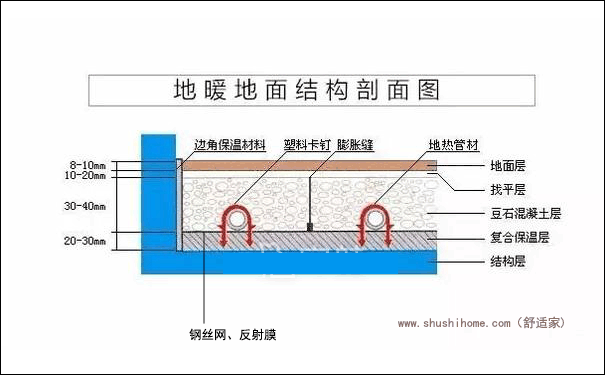

地暖结构示意图
地暖保温层作用:安装了保养就不用担心自己家的热量传递到楼下去了,主要起阻隔地暖热量,以免热量向楼板下传递。
反射膜层作用:主要作用是起到向上反射热量,对于没有安装钢丝网的,起到排管间距起参考的作用。
钢丝网作用:主要起到固定地暖管道,防止在找平时,把地暖管道弄得比较叛乱,导致热量分布不均;其次防止地面开裂;再其次钢丝网网网格间距也起到排管间距起参考的作用。
水泥回填层作用:起到保护地暖管道的作用,同时也起到畜热的作用。

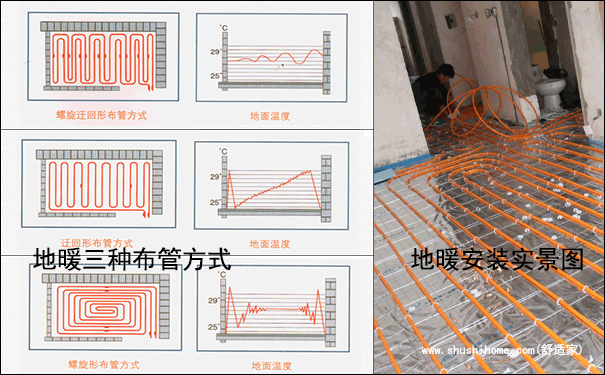

地暖走管示意图
地暖管道布管几种走法:
1.双回路地暖走管方式特点:
  双回路地暖走管方式方式通常可以产生均匀的地面温度,并可通过调整管间距来满足局部区域特殊要求,由于采暖螺旋型布管时管道只弯曲了90度,材料所受弯曲应力较小,这也是我们推荐使用的一种盘管方式。
双回路地暖布管图
2.单回路地暖走管方式特点
  单回路地暖走管方式通常产生的温度一端高一端低,而且布管时管路要弯曲180度,材料所受应力较大,所以我们只推荐在较狭小的空间内采用。
单回路地暖布管图
3、综合回路走管方式:
  由于房间结构复杂多样,除上述两种典型布管方式外,混合型布管方式也经常的被采用,比较灵活的走管。

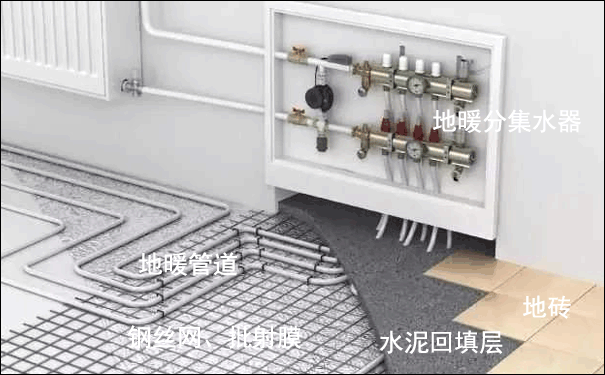

地暖安装示意图
