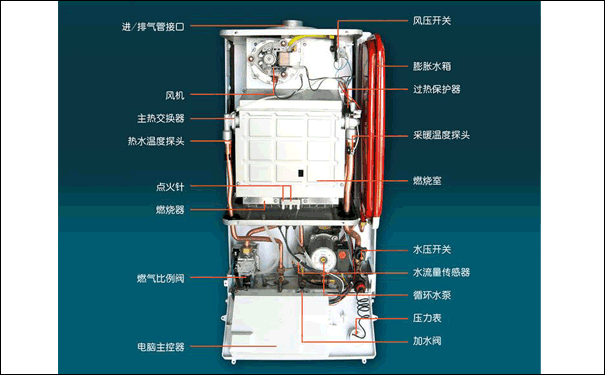

1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；

2、换热系统：负责热交换，提高水温。包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；

3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；

4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；

5、其它部件：水压表、补水阀。

   当壁挂炉启动之后，在系统压力正常之后，水泵启动推动采暖媒介水流动，打开水流开关或水流传感器，输出水流信号（开关信号或脉冲信号）给主控器，主控器接到水流信号之后，启动风机进行前清扫，并检测各种安全装置是否正常，在各种安全装置正常的情况下，进行点火，再分别打开一、二级阀，燃气进入燃烧器在电火花的作用下点燃燃气进行燃烧（在点火的过程中，风机一般为半速运转或断电靠惯性运转，待点着火燃烧之后，根据燃气量确定风机转速。对于使用燃气比例阀机型，比例阀分点火电流、最小电流、最大电流，并分别可以调节），通过离子感焰技术使火焰正常燃烧，加热媒介通过散热器散发到空气中或辐射出来，达到供暖的目的。达到设定的采暖温度后，熄火进入待机状态。如此反复循环。 



   采暖系统正常→检测系统压力正常→水泵工作→水流开关或水流传感器打开→输出水流信号→风机进入前清扫→检测风压正常，各安全装置正常→点火（风机进入低速运转或进入断电依靠惯性运转）→分别打开一、二级电磁阀(比例阀自动进入点火燃气量,分段阀进入小火点火)→点着火→离子感焰，正常燃烧，风机进入正常转速→达到设定温度→熄火→风机进入后清扫，水泵延时关闭。
