燃气壁挂炉内部结构介绍-武汉壁挂炉维修。
作者：壁挂炉维修 添加时间：2019-10-19 0:13:54 浏览：
很多刚刚从事壁挂炉维修人员对燃气壁挂炉内部结构和各部件的功能不是很清楚，今天武汉舒适家就把燃气壁挂炉的内部结构以图文和形式整理如下，并把各元件的作用也作了一个说明,希望大家对家用燃气壁挂炉有一个深刻的认识,快速掌握壁挂炉维修方法。

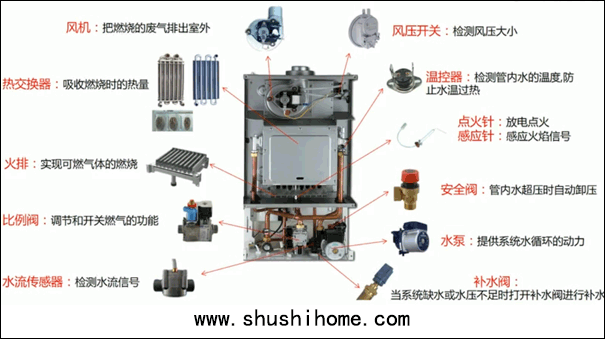

1.风机:主要作用是把燃烧时所产生的废气排出室外。
2.风压开关：检测风压大小，来判断风机是否正常工作，是否有故障，检测烟道是否有堵塞。
3.热交换器:主要吸收燃气燃气时产生的热量，把热量传递给水，达到采暖或生活用热水目的，热交热器一般有两种，一种是双管的，一种是单管的,双管的用在套管机上，单管的用在板换机上面。
4.火排：实现可燃气气体的燃烧，火排材质一般是不锈钢,有两部分组成，一部分是火排一部分是分气杆。
5.点火针：放电点燃气可燃烧气体。
6.感应针:感应火焰信号，来判断燃气壁挂炉是否点火成功和是否正常燃烧。
7.燃气比例阀：调节和开关燃气的功能。依靠主控制器输出电流的大小来调节燃气输出的大小,达到调节水温的平恒。
8.安全阀：管内水压过大时，壁挂炉自动排水，达到稳定系统压力的目的，防止系统内压力过大。
9.水流传感器:检测水流信号，主要是壁挂炉启动卫浴功能的第一个关卡，有水流动时，启动生活热水。
10.水泵：提供系统水循环的动力。
11.补水阀：当系统缺水或压力不足时打开补水进行补水，需要手动进行操作。

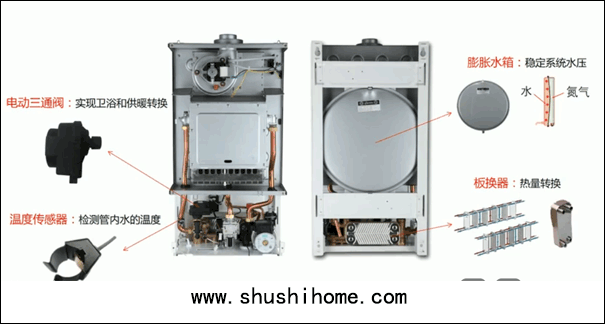

12.膨胀水箱：主要是稳定系统水压，当系统内的水变热时，体积会变大，热水会进入膨胀水箱。
13.板换器:热量转换的作用。
14.电动三通阀：实现卫浴和供暖转换。
15.温度传感器:检测管内水的温度。
16.温控器:检测管内水的温度，防止水温过高过热。
17.压力表:显示供暖系统内管道水压值，常见的燃气壁挂炉压力一般在0.5-3bar之间都可以正常运行。
18.压力开关:检测供暖系统内管道水压是否达到压力值，达到启动压力，壁挂炉启动，一般壁挂炉启动水压值大于0.5bar。
19.稳流阀：稳定卫浴水最大流量，保证卫浴水有足够温升，防止卫浴水忽冷忽热。
20.控制器:自动检测部件信号，接收和输出控制信号，实现壁挂炉的自动控制。
以上列出的各部件一般常见的燃气壁挂炉品牌都有，可能部分燃气壁挂炉有一定的差别，但是不管是什么品牌的壁挂炉，基本构成元件大同小异,希望维修人员能举一反三，能快速解决壁挂炉的各种故障。
